Характеристики генератора Genset

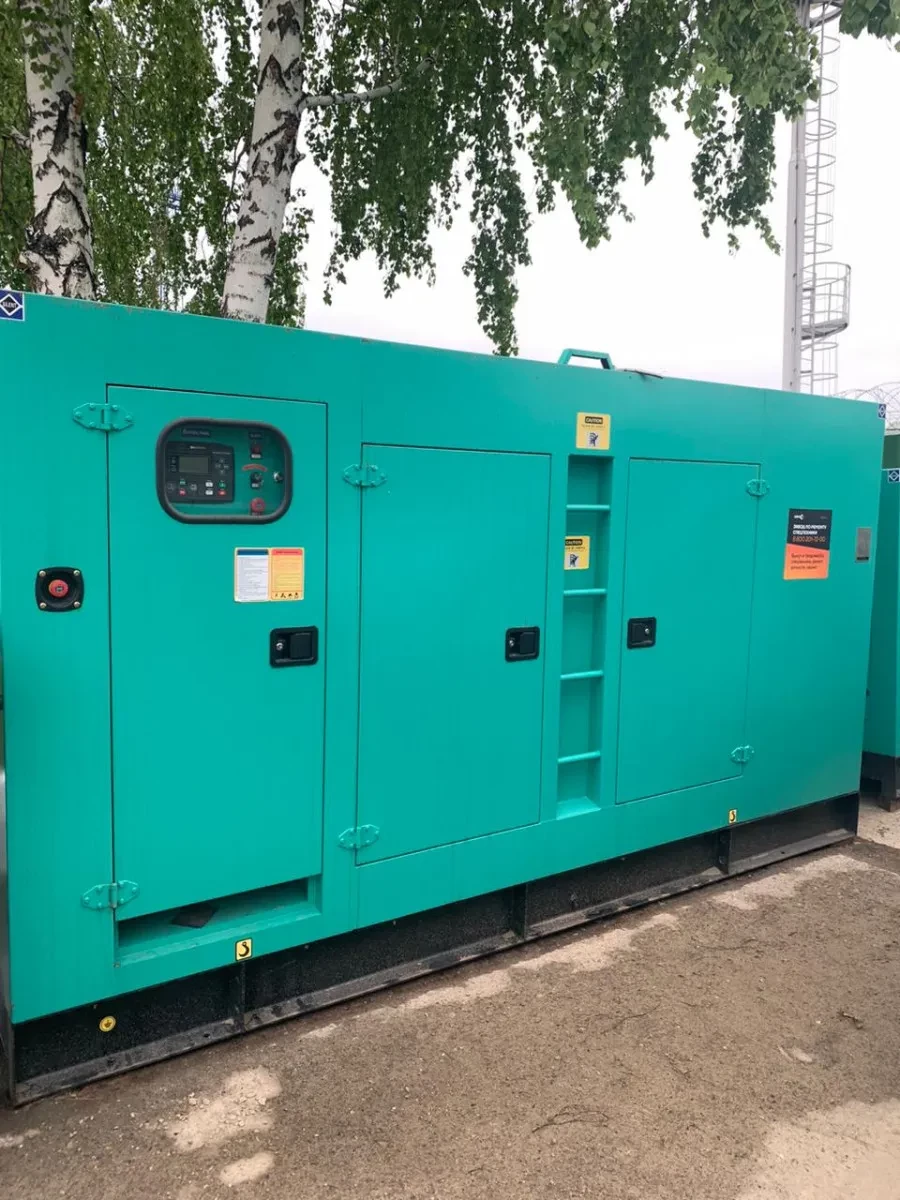

Генератор Genset
| № генератора: |
ТDC220S1 |
| Резервная мощность (кВт): |
220 |
| Скорость (об/мин): |
1500 |
| Напряжение (В): |
400 |
| Коэффициент мощности (cosφ): |
0,8 (L) |
| Масса генератора (кг): |
1915 |
| Объем поступающего воздуха (м3/мин): |
344,9 |
| Габариты (мм): |
2562 (Д) х 1190 (Ш) х 1715 (В) |
| Основная мощность (кВт): |
200 |
| Основная мощность (кВА): |
250 |
| Частота (Гц): |
50 |
| Номинальный ток (A): |
360,9 |
| Фазы: |
3 фазы, 4 жилы |
| Мин. диаметр выхлопной трубы (мм): |
1 х φ102 |
| Объем выходящего воздуха (м3/мин): |
330 |
| Базовый размер основания (мм): |
3000 (Д) х 1600 (Ш) |
Производительность
| Параметры |
Ед. изм. |
Величина |
| Падение частоты |
% |
≤3 |
| Диапазон частот установившегося режима |
% |
≤0,5 |
| Диапазон падения относительной частоты при настройке |
% |
≥3,5 |
| Диапазон повышения относительной частоты при настройке |
% |
≥2,5 |
| Отклонение частоты при переходных процессах |
100 % резкое снижение мощности |
% |
≤+10 |
| Мощность импульсов |
≤-7 |
| Период восстановления частоты |
с |
≤3 |
| Диапазон допустимого отклонения относительной частоты |
% |
2 |
| Отклонение напряжения в установившемся режиме |
% |
≤±1 |
| Асимметрия напряжения |
% |
1 |
| Отклонение напряжения при переходных процессах |
100 % резкое снижение мощности |
% |
≤±20 |
| Мощность импульсов |
≤-15 |
| Период восстановления частоты |
с |
≤4 |
| Изменение напряжения |
% |
0,3 |
| Диапазон настройки относительного напряжения |
% |
≤+5 |
| Скорость изменения настройки напряжения |
%/с |
0,2~1 |
| Телефонный гармонический коэффициент |
THF |
% |
<2 |
| Коэффициент телефонных помех |
TIF |
- |
<50 |

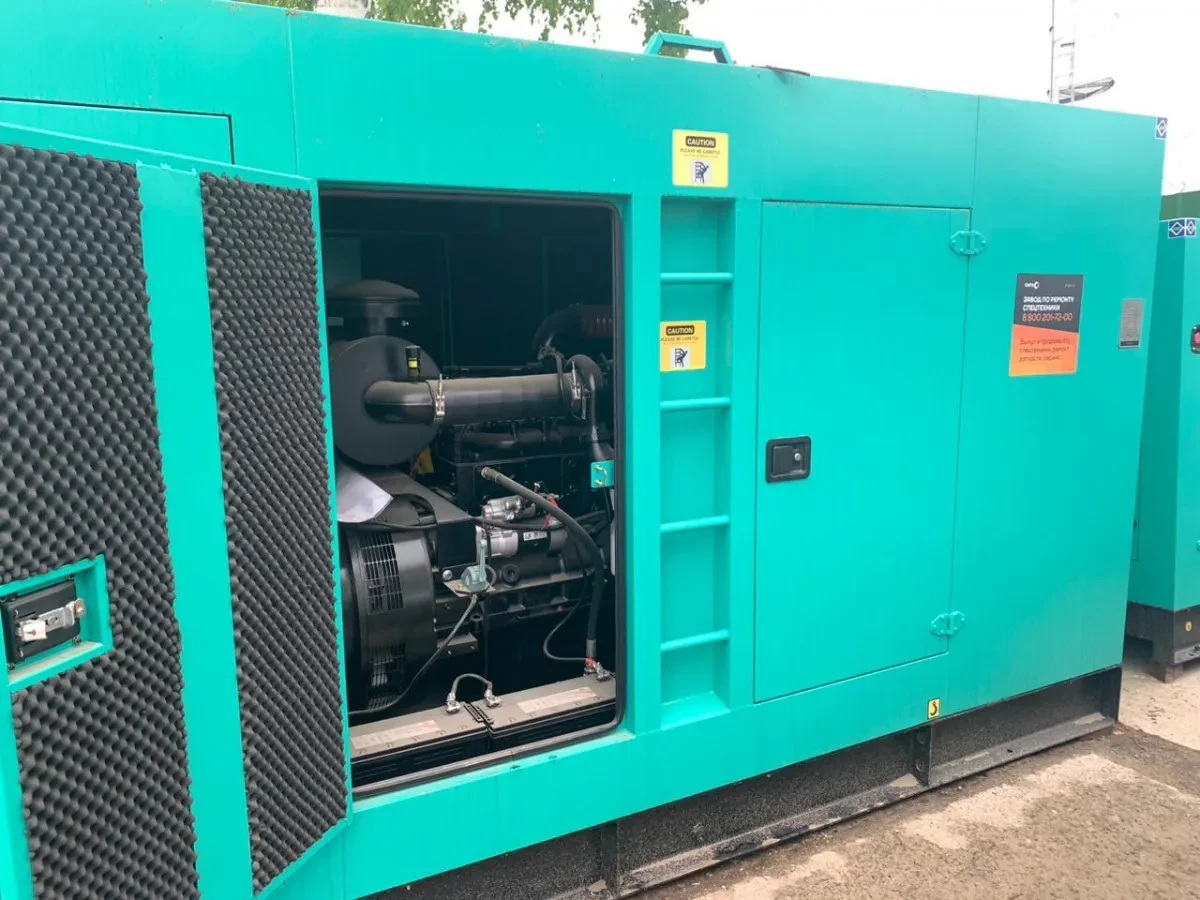

Характеристики двигателя

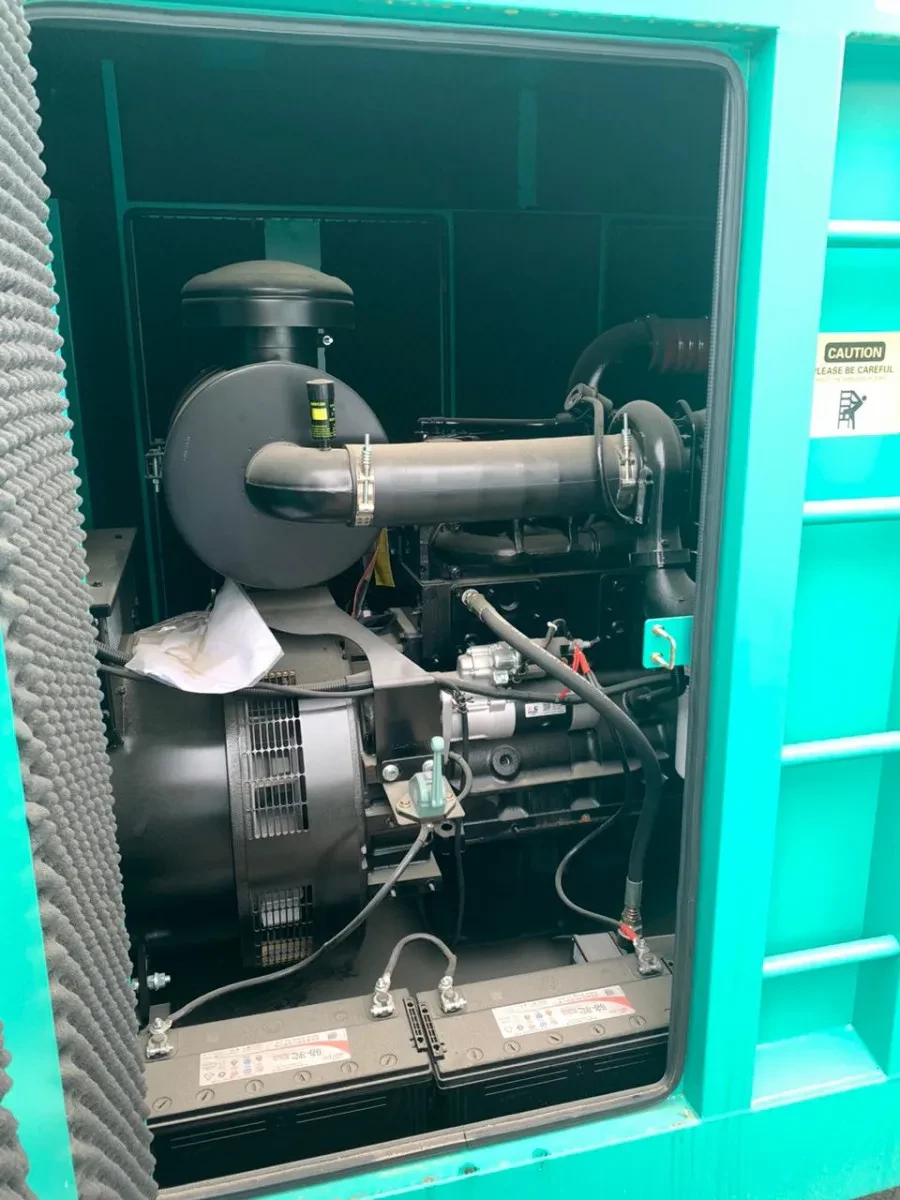

Двигатель
| Производитель: |
Cummins |
| Модель: |
6LTAA8.9-G2 |
| Конструкция двигателя: |
4 поршня, атмосферный |
| Цилиндры / расположение: |
6/L |
| Смещение (Д): |
8,9 |
| канал (мм): |
114 |
| поршень (мм): |
145 |
| степень сжатия: |
16,6:1 |
| Скорость (об/мин): |
1500 |
| Основная/резервная мощность (кВт): |
220/240 |
| Регулятор оборотов: |
Электрический |
| Система охлаждения: |
Водяное охлаждение |
| Сухая масса (только двигатель) (кг): |
650 |
Пусковая система
| Номинальная мощность (кВт): |
7,5 |
| Номинальное напряжение (В): |
DC24 |
Топливная система
| Тип впрыска: |
Прямой |
| Обратный поток топлива (л/мин): |
0,5 |
Расход топлива
| Мощность двигателя |
л/ч |
г/кВт⋅ч |
| 100% |
53 |
197 |
| 75% |
39 |
197 |
| 50% |
27 |
201 |
| 25% |
15 |
220 |
Впускная система
| Максимальное сопротивление (кПа): |
3,7 |
| Поток на входе воздухозаборника (м3/мин): |
14,88 |
Система смазки
| Общая емкость (л): |
27,6 |
| Макс. температура масла (°C): |
121 |
Система охлаждения
| Объем охлаждающей жидкости (л): |
34 |
| Расход охлаждающей жидкости (л/мин): |
198 |
Выхлопная система
| Максимальное противодавление выхлопных газов (кПа): |
10,1 |
| Расход выхлопных газов (м3/мин): |
35,04 |
| Температура выхлопных газов (°C): |
430 |
Характеристики генератора переменного тока
*50 Гц, переменный ток, 400 В, cosφ=0,8
| Модель |
Ном. мощность (кВт) |
Резервная мощность (кВт) |
Эффективность (%) |
Изоляция |
Степень защиты |
Масса (кг) |
| Leyroy Somer TAL-A46-D |
200 |
212 |
91,2 |
H/H |
IP23 |
682 |
Основные характеристики генератора переменного тока
| Номинальная скорость (об/мин): |
1500 |
| Коэффициент (cosφ): |
0,8 |
| Регулятор: |
Автоматический регулятор напряжения |
| Количество подшипников: |
Один |
| Номинальное напряжение (В): |
3 фазы, 400 |
| Тип охлаждения: |
Воздушное |
| Метод возбуждения: |
Бесщеточный |
| Способ подключения: |
Y |
Характеристика системы управления
| Производитель: |
DEEP SEA ELECTRONICS PLC (UK) |
| Модель: |
DSE6120 |
| Тип: |
AMF, автоматическое управление |
| Работа: |
Автоматический пуск и автоматический контроль неисправностей сети (электросети) |
| Система аварийной защиты: |
Предварительный нагрев двигателя, контроль тока, комплексное отключение, ошибка зарядки |
Стандартная и дополнительная комплектация генераторной установки

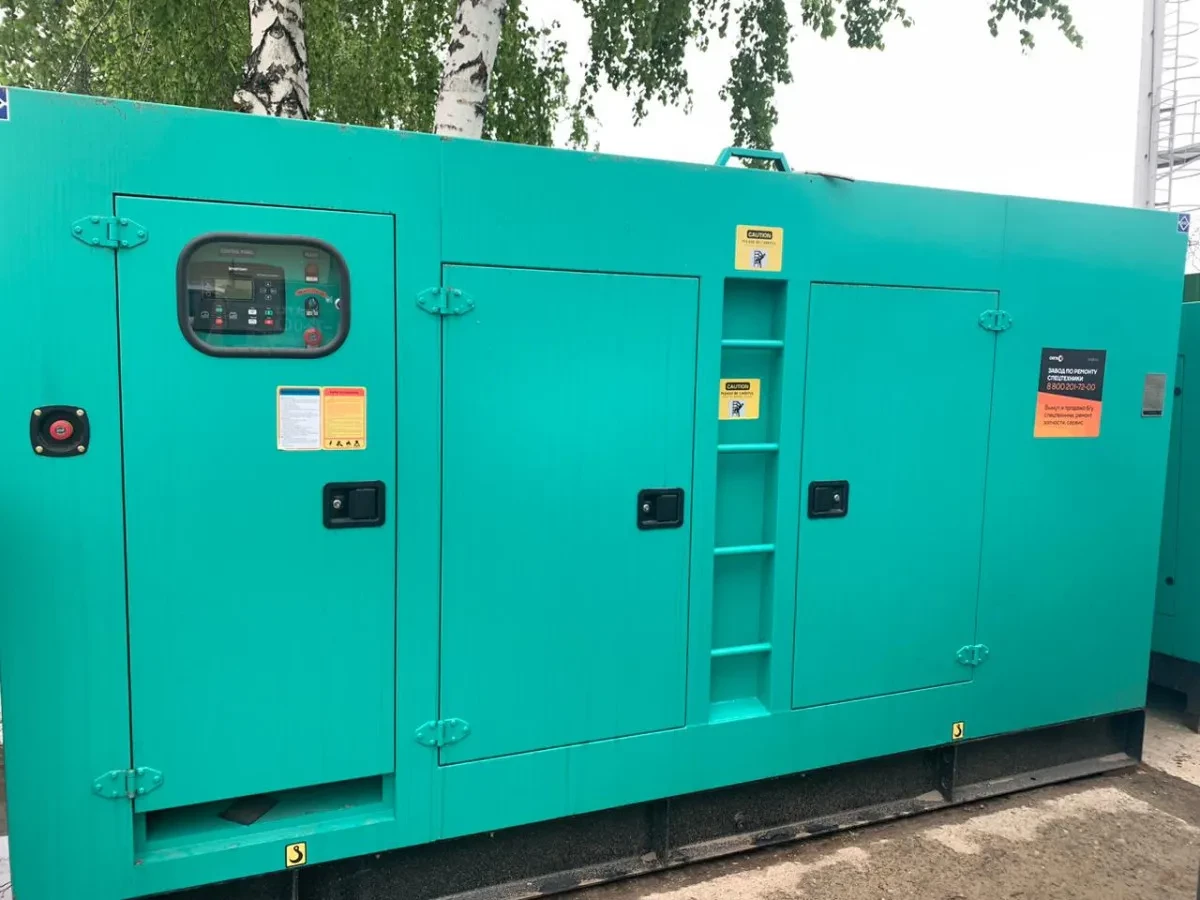

Генератор Genset
| Двигатель |
Генератор переменного тока |
Система управления |
| Выпускная система |
Аккумулятор и проводка |
Зарядное устройство для аккумулятора |
| Переключатель с отрицательным потенциалом |
Радиатор 40 °C |
Водоотделитель |
| Промышленный глушитель |
Стальная несущая рама |
Резиновый амортизатор |
| Бытовой глушитель |
Противопожарные глушители |
Инструменты |
| Радиатор 50 °C |
Амортизатор |
Генератор Canopy-Cummins с зеленым индикатором |
Двигатель
| Водонагреватель |
Масляный нагреватель |
Сверхмощный воздушный фильтр |
| Впускной запорный клапан |
Система пневмозапуска |
Система предварительного смазывания |
Генератор переменного тока
| Противоконденсатный нагреватель |
Датчик температуры статора |
Датчик температуры подшипника |
| Генератор на постоянных магнитах |
Электронный регулятор напряжения |
Дифференциальная защита |
Система управления
| Единый контроллер |
Автоматический переключатель |
Параллельное управление |
| Управление сетью |
Централизованный удаленный мониторинг |
|
Выпускная система
| Интегрированный выход устройства |
Шкаф с независимыми выводами |
Распределительный шкаф |
| Шкаф с параллельными выводами |
Функция ATS, устанавливается в распределительную коробку |
|
Топливная система
| Основной топливный бак, 700 л |
Суточный топливный бак |
Автоматическая система подачи |
| Заглубленный топливный бак |
Главный шкаф управления ПЛК |
|

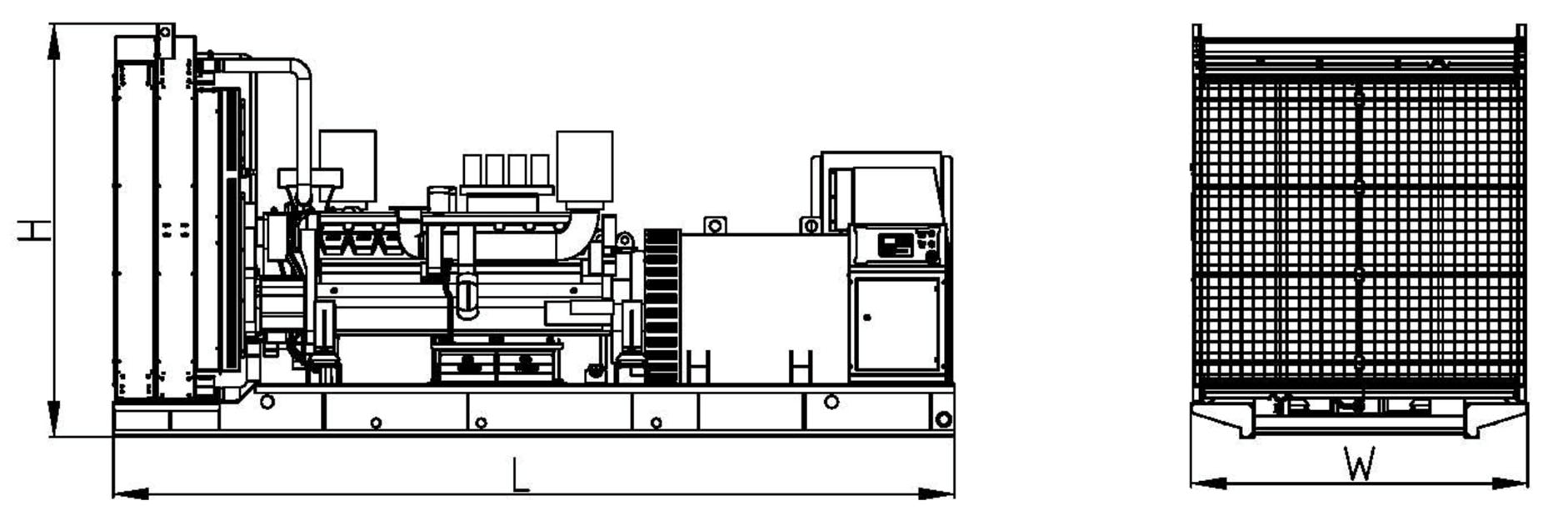

Габариты и масса генератора Genset
| № генератора |
Модель двигателя |
Габариты (ДхШхВ) (мм) |
Сухой вес (кг) |
Полная масса (кг) |
| ТDC220S1 |
6LTAA8.9-G2 |
2562х1190х1715 |
1850 |
1915 |
* Приведенные выше графики носят справочный характер, а фактические размеры и масса зависят от готовых конструкторских чертежей.
Особые примечания
Основная мощность — это максимальная мощность, с которой устройство может непрерывно работать с переменной нагрузкой при стандартных условиях окружающей среды (атмосферное давление, относительная влажность, температура окружающей среды), при этом допускается работа с 10 % перегрузкой в течение 1 часа каждые 12 часов.
Условия работы и регулировка мощности:
- Высота над уровнем моря: ≤1000 м (при высоте >1000 м требуется регулировка мощности);
- Температура окружающей среды: 40 °C (при >40 °C требуется коррекция мощности);
- Относительная влажность: ≤60 %;
- Если условия эксплуатации дизель-генераторной установки на объекте не соответствуют вышеуказанным условиям, необходимо скорректировать выходную мощность установки. Итоговый коэффициент коррекции см. в соответствующей технической информации по двигателю и генератору.
